VOLTCRAFT DOV1254 LA Digital-Oszilloskop 125 MHz 4-Kanal 1.25 GSa/s 100 Mpts 12 Bit Digital-Speicher (DSO), Logic-Analyser 1 St.
617,99 €
inkl. gesetzl. MwSt.,
Lieferung nach Hause
Beschreibung
Produktdetails
Marke
VoltcraftMaße (L/B/H)
16/26/7,8 cm
Gewicht
2710 g
Altgeräte-Rücknahme am Ort der Abgabe (ElektroG DE)
X
Anzahl analoge Eingänge max.
4
Anzeige
LCD-Touchscreen, 1024 x 600 Pixel
Auflösung
12 Bit
Bandbreite
125 MHz
Bildschirm-Größe
17.78 cm
Display
1024 x 600 p
Eingangsimpedanz
1 MΩ ± 2%
Eingangskopplung
DC, AC, Erdung
Eingangsspannung
300 V
Kalibriert
Werksstandard (ohne Zertifikat)
Messkategorie
CAT II
Oszilloskop-Besonderheiten
Digital-Speicher (DSO) + Logic-Analyser
Plastikfreie Verpackung
Plastikfreie Verpackung
Produkt-Art
Digital-Oszilloskop
Samplingrate/Kanal
1.25 GSa/s

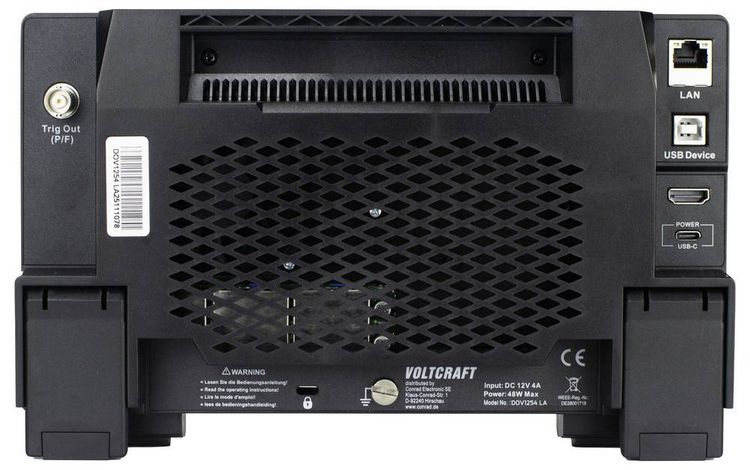

Schnittstellen
USB-C® + USB-Device + USB-Host + HDMI + LAN
Spannungs-Versorgung (Details)
12 V 4 A Typ-C
Speichertiefe/Kanal
100 Mpts
Typ
DOV1254 LA
Variante
125 MHz 4-Kanal 100 Mpts Digital-Speicher (DSO), Logic-Analyser
Vertikal-Ablenkung
±2 V (500 μV/div – 200 mV/div)<br>±80 V (500 mV/div – 10 V/div)
Zeitbasis
1 ns/div - 1000s/div, step by 1-2-5
EAN
4064161397153

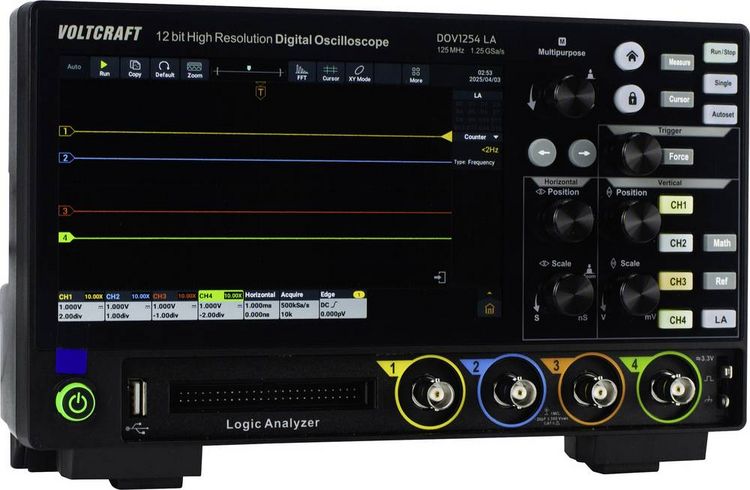

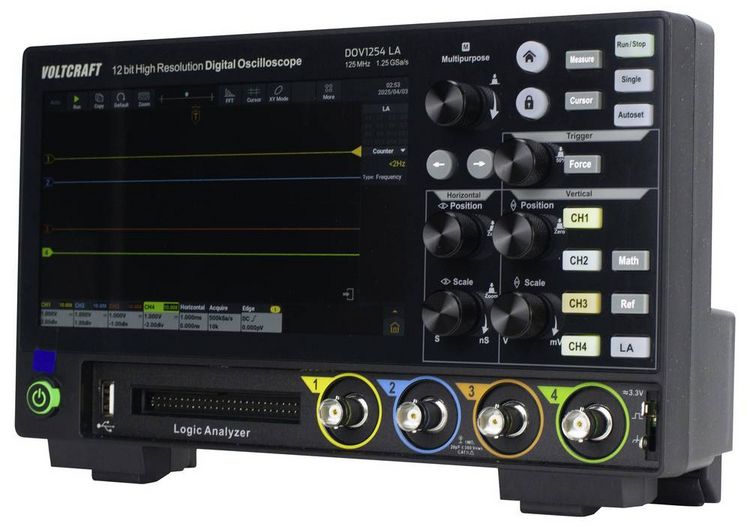

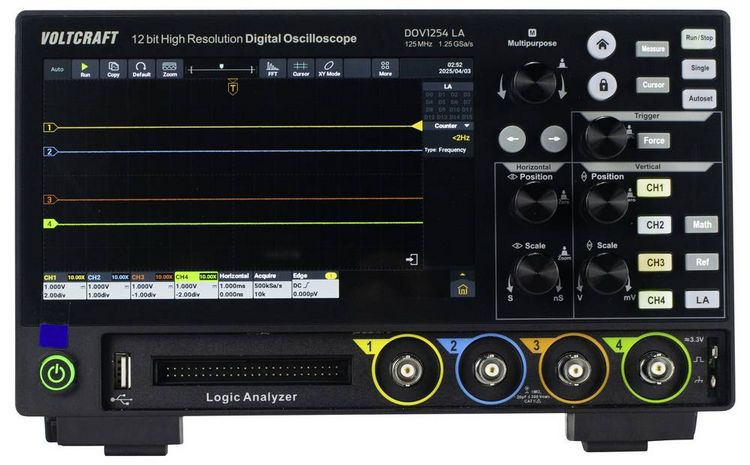

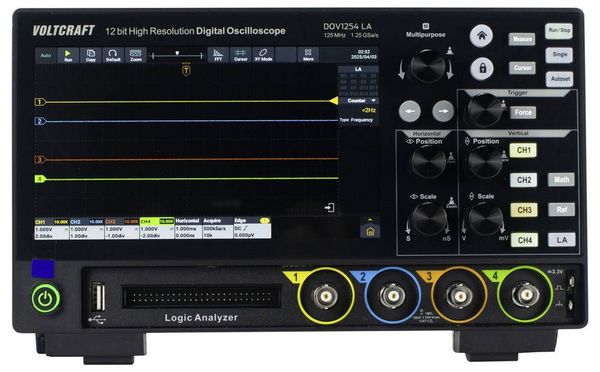

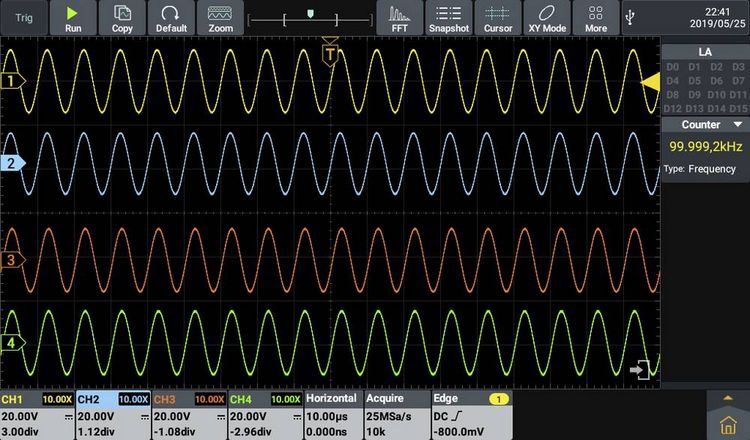

Die DOV-Oszilloskop-Serie von Voltcraft besticht durch eine ganze Reihe technischer Highlights und höchsten Bedienungskomfort: Ein Analog-Digital-Wandler mit 12-bit-Auflösung gehört ebenso zur Grundausstattung wie USB-, LAN- und HDMI-Schnittstellen. Im Zentrum steht das 7-Zoll-Touchdisplay, mit einer Auflösung von 1024 x 600 Pixeln. Es reagiert nicht nur auf Berührungen, sondern auch auf Gesten und macht damit umständliche Menübedienung weitestgehend unnötig.
Hervorragende technische Daten
Alle digitalen DOV-Oszilloskope von Voltcraft arbeiten mit einer maximalen Abtastrate von 1,25 GSa/s. Die Echtzeit-Erfassung liegt bei 50.000 wfms/s und die Segmenterfassung bei 700.000 wfms/s, wodurch auch unregelmäßige Signale schnell und exakt erfasst werden können. Die horizontale Abtastgeschwindigkeit reicht von 1 ns/div bis 1000 s/div (1-2-5 Schritt).
Zahlreiche Triggerfunktionen
Eine der Stärken der DOV-Serie von Voltcraft liegt in den umfangreichen Triggerfunktionen. Auch schwer zu trigggernde Signale können dank der Triggertypen Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN, LIN-Trigger eingefangen werden.
Spezifikationen des Voltcraft DOV1254 LA
Das DOV1254 LA verfügt über 125 MHz Bandbreite und vier analoge Eingänge. Die Signalaufzeichnungslänge beträgt 100 M und für übersichtliche Darstellung und Auswertung ist die Echtzeit-Signalwellenanzeige auf dem PC möglich. Als Trigger-Quellen stehen die vier Eingänge CH1 bis CH4 sowie der 16-Kanal-Logik-Analyzer zur Verfügung. Es kann zwischen den Erfassungsmodi Sample, Spitze, hohe Auflösung, Mittelwert und Segmentierung gewählt werden. Die vertikale Empfindlichkeit ist von 200 µV/div bis 10 V/div einstellbar.

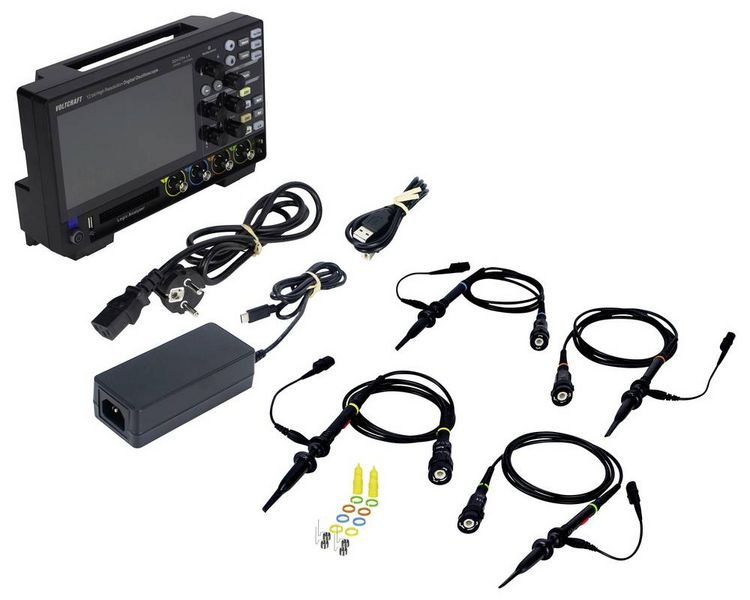

Lieferpaket mit Zubehör
Das Voltcraft DOV1254 LA wird mit USB Type-C Netzteil, USB-Kabel, vier Prüfspitzen sowie zwei Probenjustierset geliefert. Des Weiteren gehören ein BNC-Kabel, eine Software mit englischer Anleitung auf CD, eine Kurzanleitung sowie das Sicherheitsdatenblatt zum Paket.
Lieferumfang:
- Oszilloskop
- USB Type-C Netzteil
- USB-Kabel
- 4 x Prüfspitzen
- 2 x Probenjustiersets
- Software
- englische Anleitung auf CD
- Kurzanleitung
- Sicherheitsdatenblatt
