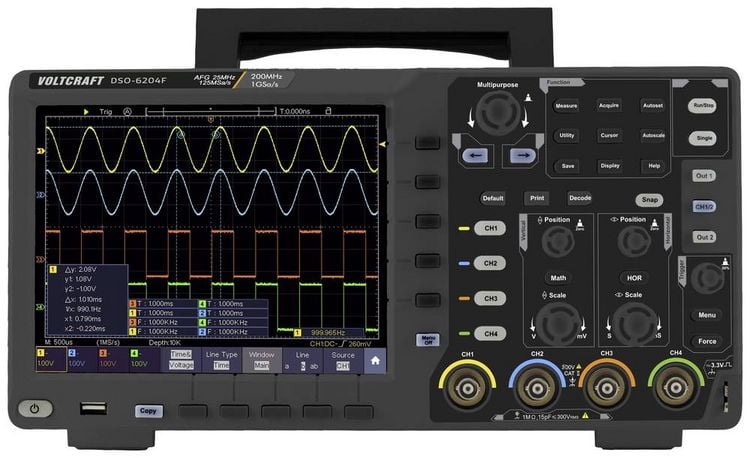

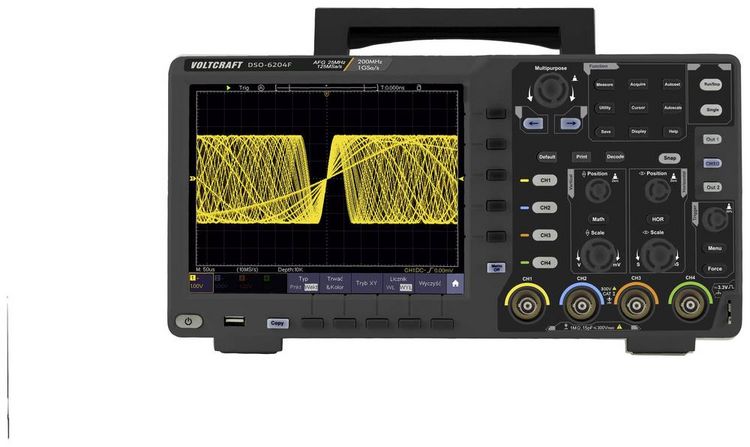

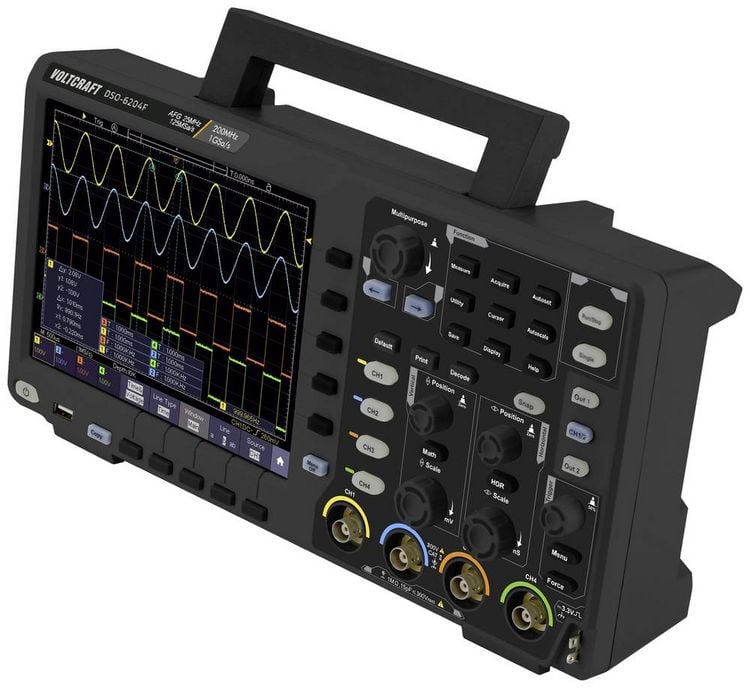

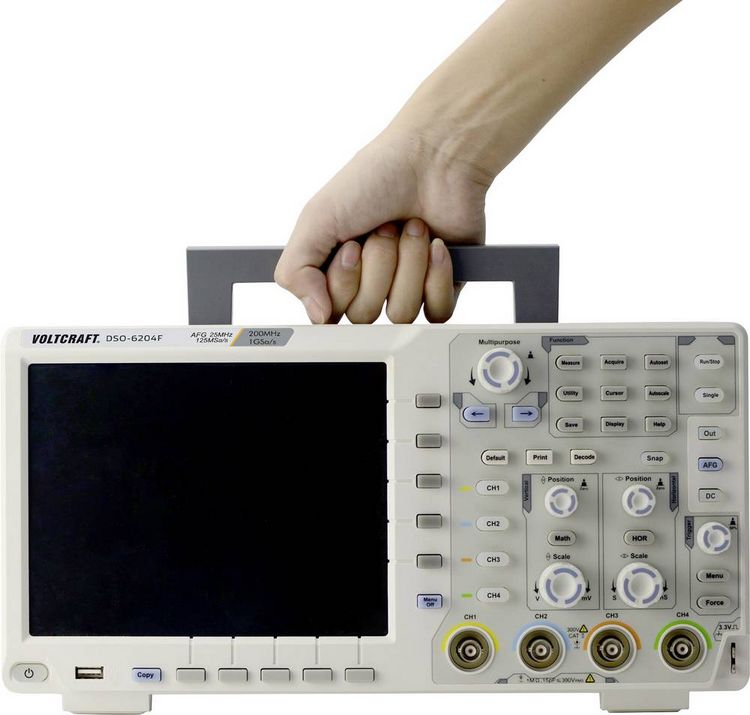

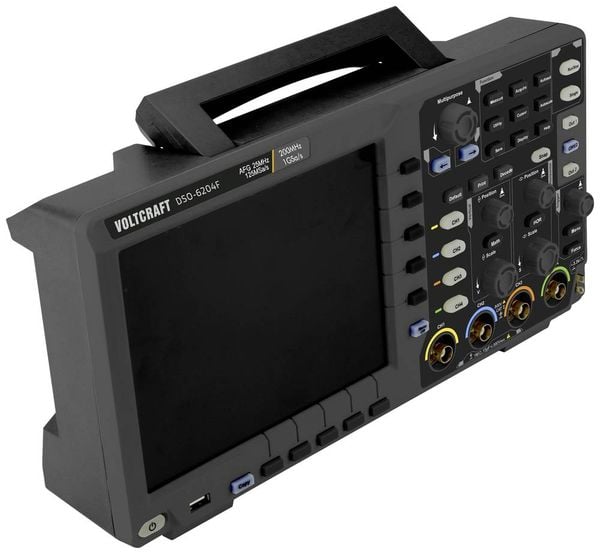

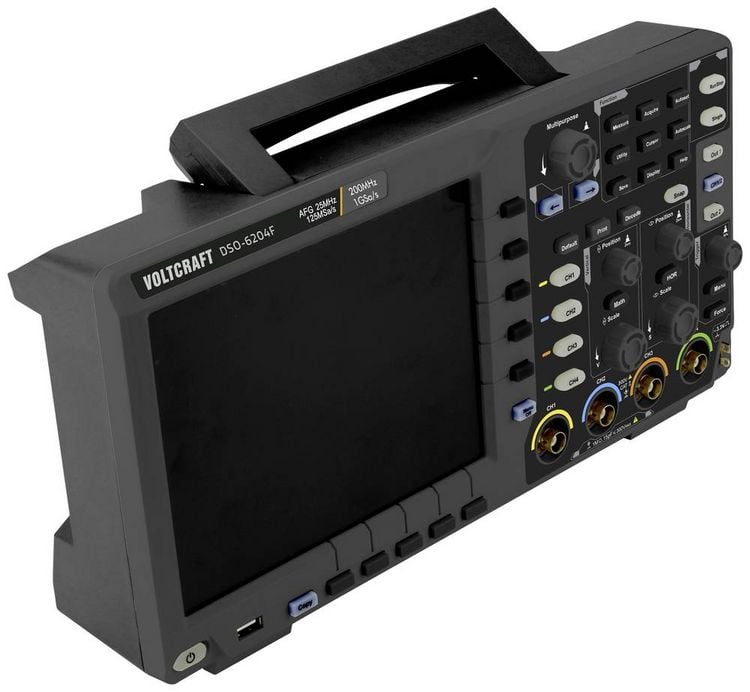

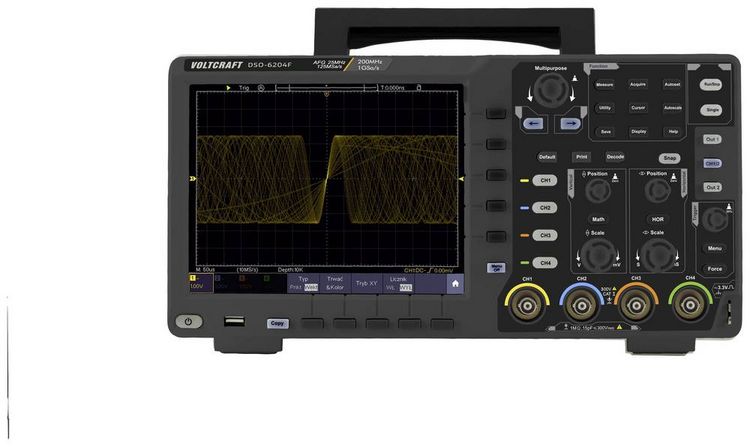

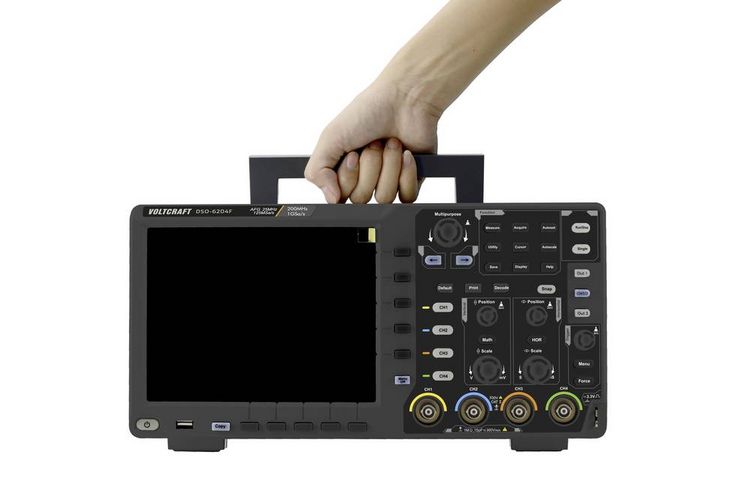

VOLTCRAFT DSO-6204F Digital-Oszilloskop 200 MHz 4-Kanal 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Funktionsgenerator 1 St.
1.546,99 €
inkl. gesetzl. MwSt.,
Lieferung nach Hause
Beschreibung
Produktdetails
Marke
VoltcraftMaße (L/B/H)
9/34/17,8 cm
Gewicht
3571 g
Altgeräte-Rücknahme am Ort der Abgabe (ElektroG DE)
X
Anzahl analoge Eingänge max.
4
Auflösung
8 Bit
Bandbreite
200 MHz
Bildschirm-Größe
20,32 cm (8") cm
Bildschirm-Größe
"20,32 cm (8\") cm"
Display
LCD / 800 x 600 Pixel
Eingangsimpedanz
1 MΩ
Eingangskopplung
DC / AC / GND
Eingangsspannung
1 MΩ <400 Vrms
Kalibriert
Werksstandard (ohne Zertifikat)
Messkategorie
CAT II
Oszilloskop-Besonderheiten
Digital-Speicher (DSO) + Funktionsgenerator
Produkt-Art
Digital-Oszilloskop
Samplingrate/Kanal
1 GSa/s
Schnittstellen
USB
Spannungs-Versorgung (Details)
100-240 V/AC, 50/60 Hz, CAT II
Speichertiefe/Kanal
10 Mpts
Speichertiefe/Kanal
10000 kpts
Typ
DSO-6204F
Vertikal-Ablenkung
1 mV/div - 10 V/div
Zeitbasis
2 ns/div - 1000 s/div
EAN
4053199535620

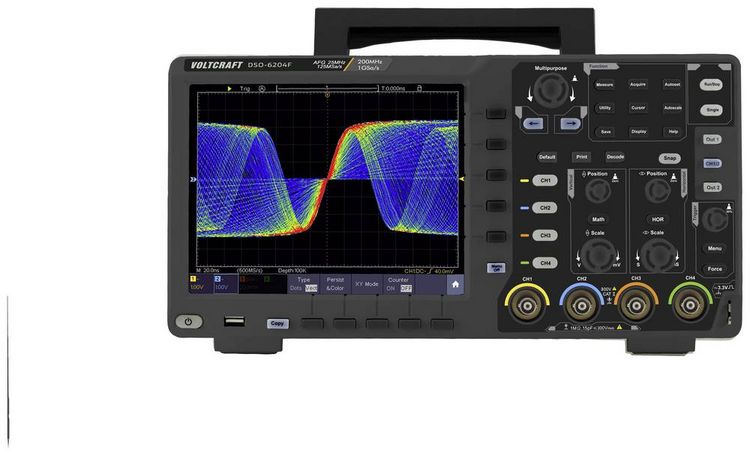

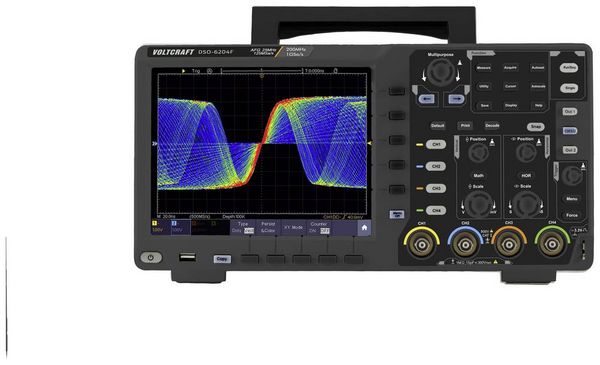

Farbtemperatur Ansicht
Bei sich ändernden Frequenzen werden wiederkehrende Wellenformen nach ihrer Häufigkeit in Regenbogenfarben dargestellt.
Bus Dekoding
SPI-, I²C-, RS232- und CAN-Bus-Signale können dekodiert werden. Dekodierte Werte können Binär, Dezimal, Hex oder in ASCII angezeigt und in Event-Tabellen fortgeschrieben werden. Werte von dekodierten CAN-Bus Signalen werden farbig dargestellt. So können Data, Data Length code und Frame Informationen leichter voneinander unterschieden werden. CAN-Bus Prüfsummen wechseln bei Fehler ebenfalls die Farbe.
Daten dokumentieren und weiterverarbeiten
Alle Messergebnisse und Bildschirminhalte können über USB oder Netzwerk zum PC übertragen werden und zu Dokumentationszwecken abgelegt werden. Beim Abspeichern auf USB Datenträger kann der Dateiname bequem auf dem Touch Display eingegeben werden.

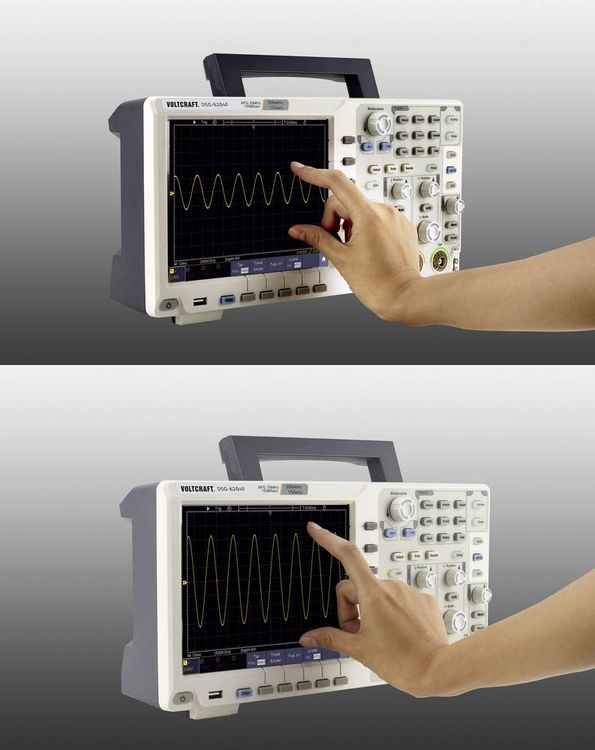

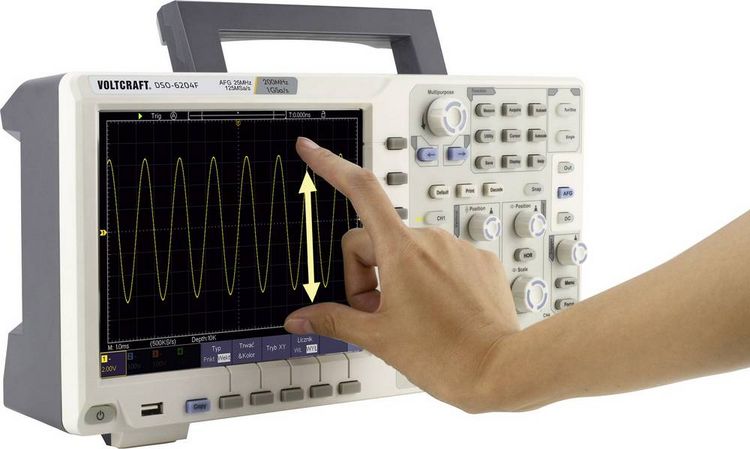

Funktionsgenerator mit Touch Bedienung
Der 25 MHz Funktionsgenerator ist über das Touchpanel oder herkömmlich über Knöpfe zu bedienen. Es lassen sich Sinus, Rechteck, Rampe und Puls- Wellenformen abrufen. Weitere 46 arbiträre Wellenformen inkl. Exponential, Sinus Funktion, Treppen und Rauschen sind vordefiniert. Eigene arbiträre Formen können abgespeichert werden.
Klon Funktion

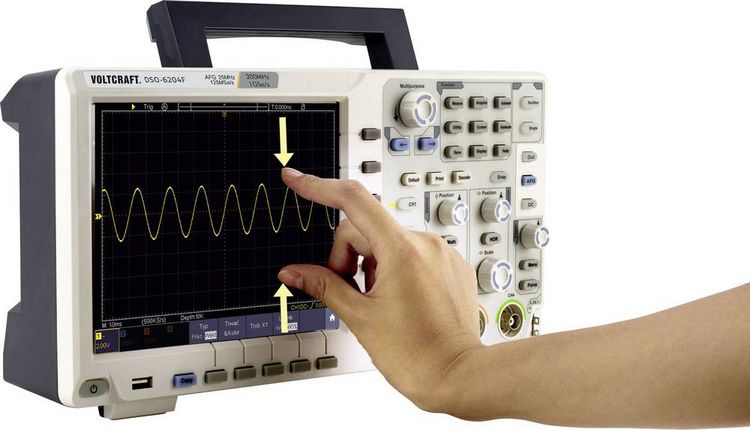

Wellenformen am Oszilloskop Eingang können auf den Funktionsgenerator geklont werden. Die Auswahl des zu klonenden Ausschnitts erfolgt bequem über den Touchscreen.
Für Akku Betrieb vorbereitet
Mit dem optional erhältlichen LiIon Akku erweitert sich der Einsatzbereich erheblich. Das Oszilloskop mit optionalem Akku ist auch unterwegs intuitiv bedienbar und erlaubt 3 h Dauer-Einsatz ohne weitere Stromversorgung. Der Akkubetrieb ist zudem im Labor zum Trennen vom Netzpotential hilfreich.

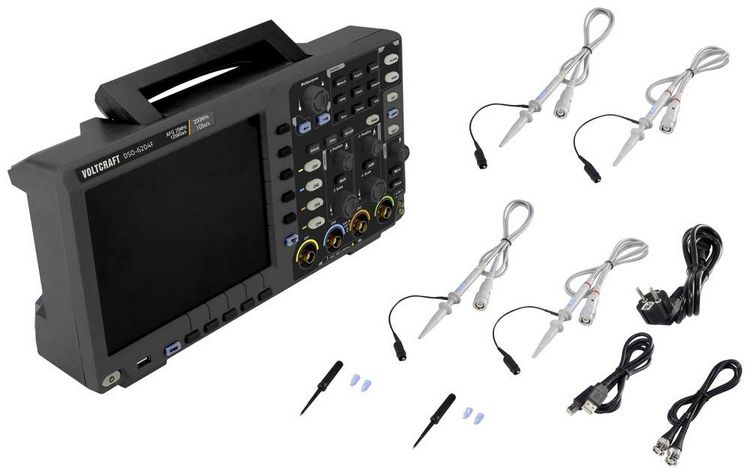

Lieferumfang:
- Digitales Speicheroszilloskop
- 4 Tastköpfe
- Tastkopf Justierung
- Netzteil
- USB-Kabel
- BNC-Kabel 1m
- Software CD mit vollständiger englischer Anleitung
- Kurzanleitung
